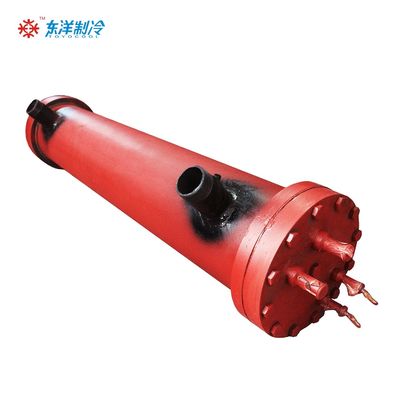

حلقة مزدوجة قذيفة وأنبوب تبخر مخصصة البخار القذيفة وأنبوب

جهاز التبخر ذو الدوائر المزدوجة هو معدات تبادل حرارة شائعة الاستخدام ، والتي تستخدم على نطاق واسع في عملية تبادل الحرارة في الإنتاج الصناعي.تشمل بنيتها التصميمية دوائر مستقلة لنقل الحرارة والتبريد على التواليفي الإنتاج الصناعي ، يستخدم بشكل شائع تبخر القشرة والأنابيب ذات الحلقة المزدوجة في عمليات التسخين ،التبريد والتبخر لتحقيق نقل الحرارة وتبادل الحرارة بين المواد المختلفة.

The working principle of double-circuit shell-and-tube evaporator is to make use of the shell-and-tube structure to conduct the heat transfer medium (such as steam or thermal oil) in one circuit to the medium (such as water or air) in the other circuit through pipes to realise the transfer of heat energyيساعد هذا التصميم على تحسين كفاءة نقل الحرارة ويمكن تكييفه مع متطلبات العملية المختلفة.

خصائص الأداء

محرك تبخير القشرة والأنابيب هو نوع من مبادلات الحرارة مع هيكل مضغوط، وتركيب مريح وأداء تبادل الحرارة عالية،مع حائط من حزمة أنابيب النحاس مغلقة في الغلاف على أنها سطح نقل الحرارة للمبادل الحراري بين الجدران، والذي يمتلك خصائص انخفاض التكلفة والقطع العرضي للدورة الواسعة. يمكن تخصيصه كنظام حلقة واحدة وحلقة مزدوجة وحلقة ثلاثية وحلقة رباعية وفقًا لمتطلبات الاستخدام ،وهو المبادل الحراري الأكثر استخداماً.

نطاق تبادل الحرارة: 7112Kcal/h-1330560Kcal/h.

معالجة CNC الدقيقة والتصنيع، اختبار من قبل مركز الاختبار الوطني، وقد وصلت المؤشرات التقنية إلى المستوى الدولي المتقدم. تصميم غطاء الجانب، سهلة التنظيف والصيانة.تبني أنبوب نحاس عالي الجودة مع خيط داخلي، هيكل الختم عالية القوة، الختم الجيد وزيادة القدرة على تبادل الحرارة. يمكن استخدام HFC، HFC أو أنواع أخرى من المبردات معا.

جدول معايير البخّار القشري والأنبوبي (دوائر مزدوجة)

ملاحظة:

1المواصفات المذكورة أعلاه هي لدرجة حرارة مدخل الماء البارد 12 درجة مئوية ودرجة حرارة الخروج 7 درجة مئوية.

2المواصفات المذكورة أعلاه عرضة للتغيير دون إشعار مسبق

3يمكن تخصيص مواصفات خاصة عند الطلب.
